３．展開の方法 topへ戻る

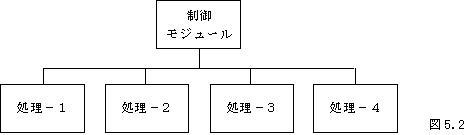

ストラクチャーチャートは構造化の基準にしたがい、初期処理、主処理（繰返し処理）、終了処理の３つの部分をドライブする第１レベルの構造図から書き始め、順次各部分の下位レベルにおける制御論理および処理機能モジュールを展開して書き加える方法で作成する。
なお、第１レベルの構造図の主処理部は、繰返し処理する各機能モジュールの制御モジュールとなる。

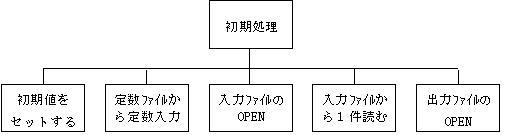

第２レベル以降は、第１レベルの構造図の下部に必要な制御論理および処理機能モジュールを書き加えてゆく。たとえば次のようになる。

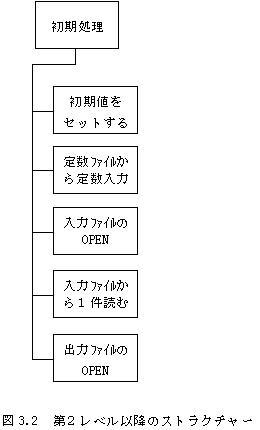

書き方は縦方向でもよい。

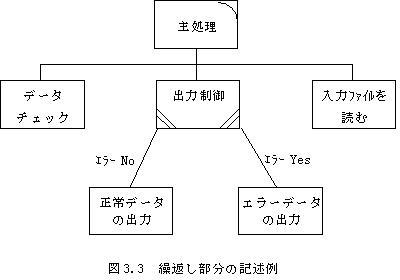

繰返し処理の部分は次のように書く。
たとえば共通部分を持つ２種類の形式のデータカードの入力チェックの場合を考える。
流れとしては、初期処理で第１レコードが入力された状態からスタートするので、チェック処理→正常またはエラーデータそれぞれの出力→次のレコードの入力、の繰返しとなる。

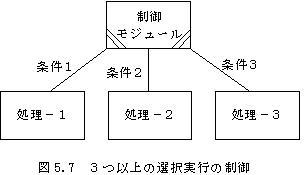

データチェックの部分は、まず共通部分（たとえばキーとなるコード、データの作成日付、発行部課などでデータ形式が同一のもの）のチェックから始め、そこでエラーのあったものはチェックを打ち切り、そうでない時は第１形式、第２形式の区分コードによりそれぞれ形式別のチェックをすることにする。
ストラクチャーチャートの展開はこのレベルで止めてもよい。

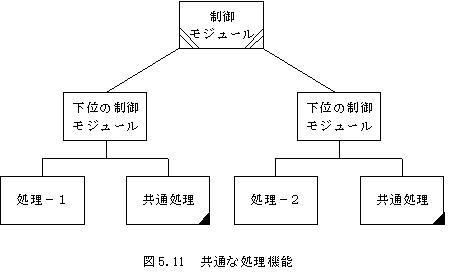

しかし、共通部分に含まれる日付のチェックに暦日をチェックする外部ルーチンが含まれていたり、形式１、形式２の各項目のうち６桁の数値フィールドの桁ずれチェックを共通ルーチンで行うというようなことを図示するのであれば、それぞれの処理機能モジュールをさらに分解して図示に書き加えればよい。

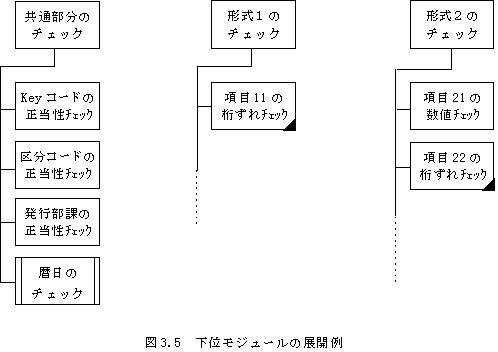

図３．５に展開例を示す。
次の終了処理は、入出力件数の表示（入力件数、出力件数は入力・出力のそれぞれのモジュールでカウントしておく）と、ファイルのcloseとする。
